Aktuatorer til industriel bevægelse

Find en aktuator til at løfte, skubbe, trække eller positionere en maskindel. Vi tilbyder elektriske aktuatorer og mekaniske løsninger til lineær bevægelse og hjælper dig med at vælge ud fra belastning, slaglængde og indbygning.

Find en løsning til din bevægelsesopgave

Sortimentet omfatter blandt andet aktuatorer fra GROB og mekaniske løsninger fra Swedrive. Vælg en serie for at se konstruktion, tekniske data og tilhørende dokumentation.

GROB IP66 aktuator med kabel, jackstik og integrerede endestopkontakter.

GROB IP66-aktuator - elektrisk aktuator med integrerede endestopkontakter.

GROB elektrisk cylinder til industriel brug.

GROB elektrisk cylinder - FlexLine-serien til industrielle positioneringsopgaver.

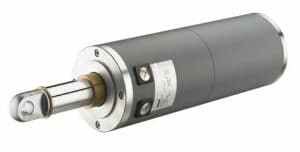

GROB lineær aktuator i kompakt design fra Mini-serien.

GROB Aktuator Mini - kompakt konstruktion, når indbygningspladsen er begrænset.

Swedrive el-mekanisk cylinder med indkapslet spindel i gennemsnit.

Swedrive el-mekanisk cylinder - spindelgearmotor med indkapslet spindel.

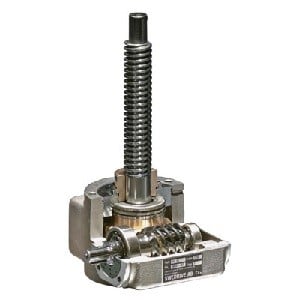

Swedrive spindelgear vist i gennemsnit med kuglespindel og hus.

Swedrive spindelgear - løsninger til blandt andet løfteopgaver.

Lineær kæde til lineær drevteknologi monteret på drev.

Lineær kæde - til linær bevægelse ved begrænset indbygningsplads.

Hvad er en aktuator?

En aktuator omsætter energi til en mekanisk bevægelse. Det kan være en lige bevægelse, som flytter et emne frem og tilbage, eller en roterende bevægelse, som drejer en aksel. I en maskine udfører aktuatoren den fysiske bevægelse, mens styringen bestemmer, hvornår og hvordan den skal ske.

Elektrisk beskriver energikilden, mens lineær beskriver bevægelsen. En elektrisk aktuator kan derfor også være en lineær aktuator. Det er denne kombination, der er relevant, når en elektrisk drevet mekanisme skal skubbe, trække eller justere en maskindel.

Hvordan fungerer en elektrisk lineær aktuator?

I en spindeldrevet aktuator driver en elmotor en spindel, eventuelt gennem et gear. Samspillet mellem spindel og møtrik omsætter rotationen til en bevægelse langs aktuatorens akse. Konstruktionen afgør, hvilken del der bevæger sig, og hvordan kraften overføres til maskinen.

  • Motoren skaber rotationen.
  • Spindelmekanismen omsætter rotationen til lineær bevægelse.
  • Styring, endestop og eventuel positionsfeedback tilpasses den ønskede bevægelse.

Et endestop viser, at en yderposition er nået. Det er ikke det samme som løbende positionsmåling. Skal aktuatoren standse på flere bestemte positioner, skal mekanik, feedback og styring vælges til netop det behov.

Vælg ud fra kraft, bevægelse og driftsforhold

Den nødvendige slaglængde er kun en del af valget. To aktuatorer med samme slag kan have forskellige krav til indbygning og meget forskellige egenskaber under belastning. Få derfor følgende oplysninger med i din specifikation:

  • Kraft og belastning: Skal aktuatoren skubbe, trække eller begge dele? Beskriv belastningen gennem hele bevægelsen, herunder eventuelle stød og sidekræfter.
  • Slaglængde og indbygning: Angiv bevægelsens længde, plads i indtrukket og udskudt stilling samt fastgørelsespunkter.
  • Hastighed og driftstid: Beskriv hastighed under belastning, antal bevægelser og pauser. En maksimal hastighed er ikke nødvendigvis tilgængelig ved maksimal kraft.
  • Positionering og styring: Afklar forsyning, endestop, behov for feedback og eventuel koordinering med andre bevægelser.
  • Miljø og sikkerhed: Temperatur, støv, vand og rengøring påvirker valget. Ved lodrette laster skal fastholdelse og en sikker stopfunktion vurderes særskilt.

Et produktbillede kan vise byggeformen, men ikke alle disse forhold. Brug derfor måltegninger og datablade, når løsningen skal indarbejdes i maskinen. Vores 2D/3D CAD-filer giver adgang til konstruktionsmateriale for udvalgte transmissionsprodukter.

Elektrisk, pneumatisk eller hydraulisk?

En elektrisk aktuator bruger elektrisk energi. En pneumatisk aktuator bruger trykluft, mens en hydraulisk aktuator bruger væske under tryk. Valget handler blandt andet om eksisterende forsyning, belastning, bevægelsesprofil og krav til styring.

Her er fokus på vores elektriske og mekaniske løsninger. Ved udskiftning af en anden aktuatortype skal både mekanik og styring vurderes; samme slaglængde gør ikke i sig selv to løsninger udskiftelige.

Fra formatomstilling til justering i maskinen

En typisk opgave kan være at flytte et anslag ved formatomstilling, justere arbejdshøjden på en maskindel eller positionere et emne. Opgaverne stiller forskellige krav: En lejlighedsvis justering har ikke samme driftsprofil som en bevægelse, der gentages for hvert emne på en produktionslinje.

Beskriv derfor, hvad maskinen skal gøre, frem for kun at vælge ud fra aktuatorens størrelse. Det giver et bedre grundlag for at finde den rigtige mekaniske opbygning og styring.

Få hjælp til at vælge aktuator

Send os krav til kraft, slaglængde, hastighed og driftsmiljø, gerne sammen med en skitse af indbygningen. Vi hjælper med produktvalg og teknisk sparring, så aktuatoren passer til opgaven.

Kontaktformular

Slip fil her eller
Accepterede filtyper: pdf, doc, docx, xls, xlsx, csv, ppt, pptx, jpg, jpeg, png, webp, Maks. filstørrelse: 20 MB, Maks. antal filer: 5.

    Spørgsmål om aktuatorer

    Er slaglængde og indbygningsmål det samme?

    Nej. Slaglængden er den bevægelse, aktuatoren kan udføre. Indbygningsmålene beskriver, hvor meget plads hele enheden og dens fastgørelse kræver. Kontrollér både indtrukket og udskudt position på måltegningen.

    Kan en aktuator holde lasten uden strøm?

    Det afhænger af konstruktionen, belastningen og eventuel bremse. Selvhold og sikker fastholdelse må ikke antages ud fra betegnelsen elektrisk aktuator. Funktionen skal dokumenteres og vurderes til den konkrete maskine.
