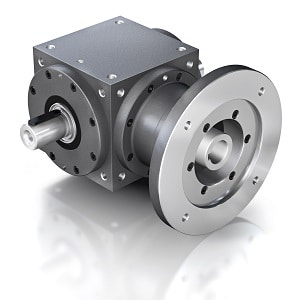

Med vinkelgear fra Graessner får du et vinkelgear som er kompakt, og som kan yde et stort moment.
Vinkelgearene fås med udgangsaksel, hulaksel samt flange for motormontage.
Gearet er konstrueret med rullelejer som gør at gearet kan klare et større moment, sammenlignet med et vinkelgear konstrueret med kuglelejer.
Fortandingen er skåret efter Gleason princippet som giver mere et støjsvag gear sammenlignet med mange andre skæringsprincipper.
- Udveksling fra 1:1 til 5:1
- 11 forskellige størrelser, P54 til P450
- Effektivitet op til 98%
- 9 størrelser med forstærket design, som kan klare et højere moment, udveksling 1:1, størrelse X54 til X280
- Indgangshastighed
- Op til 7.500 omdr./min for P serien, afhængigt af størrelse
- Op til 4.000 omdr./min for X serien, afhængigt af størrelse
- Levetidssmurt op til og med størrelse P/X 140
- Mulighed for reduceret slør
- High speed version med kuglelejer
Skal gearet anvendes under varme forhold? Fortvivl ej, gearet kan fås med bl.a. følgende udstyr for køling
- Oliecirkulation
- Køleripper af aluminium
- Køleripper monteret med ventilator
- Vandkøling
Graessner har stor ekspertise indenfor vinkelgear, herunder også kundespecifikke løsninger tilpasset Jeres applikation og design.
Download katalog: Katalog
Download manual: Manual
Download 3D tegning: 3D Tegning
