Ultralydssensorer er velegnede til at aftaste transparente emner, såsom glas, folier eller andet. Den nye sender/modtager sensor, med en tasteafstand op til 1100 mm er perfekt til dette formål. Ultralyd virker via lyd og ikke via lys, som en fotocelle. Dette gør, at sensoren er ligeglad med om emnet er transparent, sort eller hvidt. Sender/modtager sensorerne er i 2 størrelser, 20 X 30 X 12 mm og 24 X 50 mm.

Den diffuse ultralydssensor er perfekt til afstandsmåling, hvor opløsningen ikke skal være i µm. Med den nye serie, kan du få et analogt signal (0 til 10 volt eller 4 til 20 mA) og en tasteafstand op til 6 meter. Dette gør denne ultralydsføler specielt velegnet til niveau regulering.

De små diffuse ultralydssensorer er udført i M18 og M30 hus. Den store med de 6 meters tasteafstand, er udført i et firkantet hus 80 X 67,5 X 50 mm.
De fleste diffuse ultralydssensorer har teach-in, som gør indjusteringen både hurtig og let.

Ultralydssensorerne har forskellige former for output:

• Analoge modeller 0 – 10 V eller 4 – 20 mA
• Digitale modeller 1 x PNP – NO/NC eller 2 x PNP – NO/NC
• ”Blandede” modeller 1 x digital og 1 x analog

Alle ultralydssensorerne har tæthed på IP67.

Laser fotocellen er så lille, at den kan indbygges i alle typer af applikationer. Med den tynde laser stråle kan man taste emner helt ned til en diameter på kun 0,3 mm, med sender/modtager. Den synlige laserstråle gør også justeringen af laserfotocellerne både hurtigere og nemmere, end med en almindelig LED fotocelle.

EX-L200 laserfotocellen er lavet i to modeller sender/modtager og diffus, senere kommer den også som reflektor laserfotocelle.

Laserstrålen i EX-L200 fotocellen er en klasse 1 laser og dette vil sige, at den er helt ufarlig for øjet, så den kræver ingen speciel afskærmning.

Laser fotocellen kan leveres med 2 eller 5 meter kabel eller med en pigtail og et M8 stik 4 polet.

EX-L200 laser fotocellen kan tåle at sidde i de hårde miljøer, da den har en IP67 kapsling.

• Synlig rød laserstråle i klasse 1
• Tasteafstand sender/modtager: op til 3 meter, diffus 300 mm
• Kan leveres med pigtailed og 4 polet M8 stik
• Forsyning: 10 – 30 V DC
• IP kapsling: IP67
• Mål: 8,2 X 23,4 X 12 mm
• Standard typer: EX-L211-P-Z, EX-L221-P-Z og EX-L291-P-Z

Se oversigt over alle fotoceller fra Regal A/S

Sporing af produktionsdata kræver opsamling af data fra en masse forskelligt produktionsudstyr.
Kommunikation med udstyr af forskelligt fabrikat er et af de områder hvor Redlion G3 HMI og Datastation er helt uovertruffen. Både G3 HMI og Datastation programmeres via Crimson 2 softwaren som indeholder over 170 specifikke protokoller. Kontroller her om din hardware understøttes af en af disse protokoller.

Redlions integration af produktionsdata direkte fra de enkelte produktionsprocesser udføres nemt og smertefrit via OPCWorks. OPCWorks implementeres på OPC DA database server og leverer live data via Redlion produkter eller over Modbus protokol til tredje parts udstyr. Data kan sikres til senere sporing, da data stammer direkte fra produktionsprocessen, med relevante data for netop jeres krav til sporing.

Hvad er OPCWorks
OPC – OLE for Process Control.

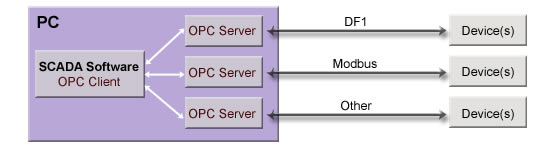

OPC står for OLE (Object Linking and Embedding) for Process Control – en åben standard, der bruges til at eksponere oplysninger fra industrielt udstyr i en form, som kan tilgås af OPC-klienter, herunder, men ikke begrænset til, SCADA software.

I forlængelse af dette, OPC definerer faktisk forskellige sæt af funktioner, hvoraf nogle vedrører leverance af rå-data værdier, og andre, der relaterer til at levere data logging og alarm funktioner. For eksempel, OPC Data Access, dvs. OPC DA, der bruges til at flytte data mellem enheder og en klient, mens OPC Alarm & Events, dvs. OPC AE, giver begivenhed og alarm meddelelser der skal sendes på efterspørgslen.



G3 Server

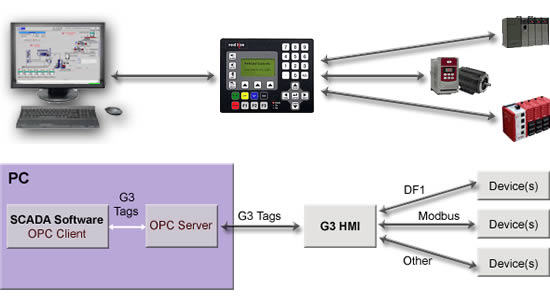

Den mest spændende server som Red Lion tilbyder er G3-serveren (som faktisk giver dig mulighed for at kommunikere til en G3 HMI, Data Station eller en udvidet Master). Ved at bruge denne server, er SCADA-pakker straks “klar”. I forlængelse af dette, bliver en enhed koblet til G3 også tilgængelig via OPC-server. I den følgende skitse, er en G3 HMI konfigureret til at kommunikere med tre enheder. Da de forskellige enheder har registret tags i G3, har pc’en også adgang til dem. Derfor kan denne server levere funktionaliteten af tre OPC servere til prisen for en.

Automatisering af sæt for sporbarhed kan udføres senere i processen, dette evt. på dokument niveau af format PDF.

Kontakt Regal på tlf.: 4677 7000 for yderligere information.

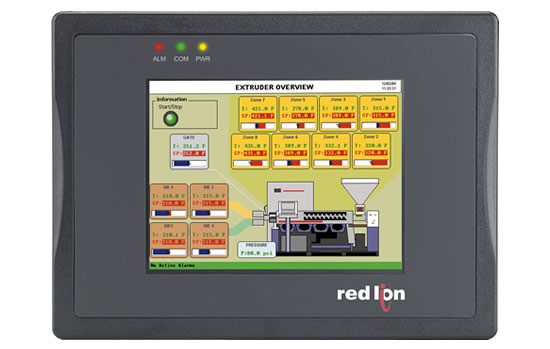

G3 Kadet operatørpaneler er baseret på RedLions velkendte G3 serie og indeholder mange af de samme egenskaber. G3 Kadet har langt flere funktioner end konventionelle operatørpaneler. Foretag komplekse beregninger internt i panelet via den indbyggede C programmerings brugerflade, kobl flere paneler sammen og udveksl data mellem paneler på OPC niveau. Ved hjælp af den velkendte Crimson 2 software kan der skabes en avanceret brugerflade og G3 Kadet er derfor ideel til OEM-producenter af såvel enkelt maskiner som komplette proceslinjer.

G3 Kadet serien fås i 4,3 “og 5,6″ modeller. Begge G3 Kadet operatørpaneler har den samme protokol konverteringsfunktion som den oprindelige G3 serie.

Crimson 2 softwaren indeholder over 170 specifikke protokoller som er indeholdt i den gratis version af softwaren. Kontroller her om din hardware understøttes af en af disse protokoller.

Sikkerhed på maskiner har øget fokus, dette understøttes også på redlions G3 Kadet operatørpaneler, dedikeret sikkerheds manager kan håndtere adskillelige brugere, alle med hver deres rettigheder.

Data for G3 Kadet:

• Konfigureres via Crimson 2 software, som kan downloades u/b her
• 2 serielle kommunikationsporte (1 x RS-232 og 1 eller 2 x RS-232/422/485)
• 4,3” eller 5,5”  TFT skærm, 256 farver
• 3 stk. LED indikatorer på fronten
• IP65 front
• Spændingsforsyning 12 – 24 V DC
• UL godkendt
• Ethernetport (5,6”)
• Stik for hukommelseskort (5,6”)

Læs mere om RedLions G3 Kadet operatørpaneler

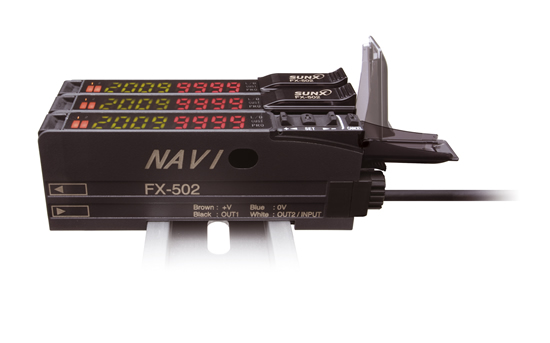

Sunx har med FX-500 serien den bedste fiberfotocelle på markedet og de to display kan nemt læses fra flere meters afstand. Med det nye ”HYPER MODE” kan FX-500 serien række 5,6 gange længere end tidligere modeller. Den har samtidig en hurtig responstid på max 25 mirco sekunder. Standard modellen (FX-501P) er med en udgang og FX-502P har 2 udgange.

FX-500 er en særdeles avanceret digital fiberfotocelle, med avancerede funktioner og en klasseførende stabilitet og ydeevne. En eksklusiv ASIC detektion, udviklet specielt til FX-500, er i stand til at foretage lynhurtige beregninger samtidig med at den har en lang tasteafstand. På grund af denne sensors imponerende kapabilitet, kan højpræcisionsdetektion nu udføres, hvor det ikke tidligere var muligt.

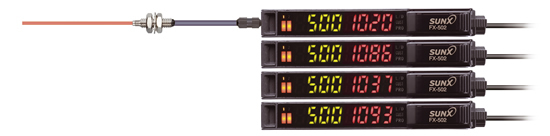

Meget klart og tydeligt dobbelt digitalt display
Det dobbelte digitale display giver mulighed for samtidig visning af setpunkt og aktuel værdi. Displayet er stort, lyst og har en bred betragtningsvinkel, hvilket gør det meget let læseligt også på afstand.

Direkte teaching
Indstilling af fiberfotocellen foretages direkte i RUN-tilstand. Dette forenkler indstillingsprocessen til to tryk på ”set” knappen. Brugeren kan også direkte ændre setværdien ved hjælp af ”+” og ”-” knapperne.

Nye fibre i super kvalitet
For at kunne udnytte den forbedrede hastighed, præcision og stabilitet som er muligt ved anvendelse af FX.-500, har Sunx udviklet nogle nye præcisionsfibre til anvendelse i kombination med FX-500.

• Stabil emissionsintensitet
  Variation i fiberkerne-emissionsintensitet kontrolleres ned til mindre end ±10%, hvorved en stabil detektering opnås.
• Integreret højpræcisions stik
  Centreringspræcisionen af fiberkernen i stikket på fiberen, er fordoblet i forhold til standardfibre. Denne forbedring øger præcisionen af aftastningen ganske betydeligt.
• Høj fleksibilitet
  4 mm bøjningsradius (tidligere R25 mm).
• Høj, gentagen bøjningskapacitet
  Bøjningsholdbarhed på ti millioner gange (tidligere 1000 gange).

Høj stabilitet
Hver FX-500 enhed kalibreres på fabrikken til et standardværdisæt, for at sikre at dens digitale værdi er konstant. Når FX-500 kombineres med de nye superkvalitetsfibre, er stabiliteten maksimeret for at sikre konstant ydeevne. Dette er vigtigt i applikationer, hvor eventuelle variationer kan forårsage falske eller ikke-aftastninger.

HYPR-tilstand
Den nye HYPR-tilstand, som er integreret i FX-500 serien, giver mulighed for langt større detektionsafstande. Tasteafstanden for FX-500 forøgelses med op til 5,6x længere med end FX-301.

Højhastighedsdetektion
Med en responstid på ned til 25µs, er FX-500 i stand til at aftaste emner selv med meget høj hastighed.

Yderligere features

• Indbyggede logikfunktioner
• Automatisk setpunkt
• Selvdiagnosticerende output
• Direkte justeringsfunktion
• 8 kanalhukommelsesbank
• 12 enheds interferensforebyggelse
• Automatisk dæmpning
• Multifunktionelt eksternt input

Læs mere om Sunx FX serien af fiberfotoceller

De rustfri planetgear fra Planetroll findes i 3 størrelser og i udvekslingerne5,10,25,50 og 100:1. Planetgearene har glatte flader og er levetidssmurt med en levnedsmiddel godkendt fedt, som gør planetgearene særdeles velegnede til anvendelse i den kemiske industri såvel som levnedsmiddelindustrien.

Læs mere og download det nye katalog over rustfri planetgear her

Atek’s brede program i vinkelgear er kendetegnet ved høj kvalitet og meget robust udførelse.
Det robuste gearhus er udført i støbejern og de spiralfortandede keglehjul er indkørt parvis, inden montage i vinkelgearene. Denne kombination giver en meget støjsvag og ”rolig” drift.

Atek vinkelgear kan leveres i 12 forskellige byggeformer og i udvekslingerne 1 – 1,5 – 2 – 3 – 4 – 5 og 6:1. Vinkelgearene kan anvendes både til at geare op i hastighed såvel som til at geare ned i hastighed. Alle gearene leveres levetidssmurte og på forespørgsel også med levnedsmiddelgodkendt smøremiddel. Vinkelgearene kan også leveres i en ”levnedsmiddel-udgave” med rustfri aksler og med rustbeskyttet gearhus, eller med huset i rustfrit stål.

Vinkelgearene kan leveres med fri indgangsaksel, adapter for IEC motor eller med adapter for servomotor. Alle servoadaptere har elastiskkobling med klemforbindelse for enten glat motoraksel eller for motoraksel med pasfeder.

Til opgaver, hvor der er krav til et kompakt gear med en høj pression, kan servovinkelgearene leveres med reduceret slør:

S1 i= 1:1 til 2:1 mindre end 6 vinkelminutter
S2 i= 3:1 til 6:1 mindre end 10 vinkelminutter

Eksempler på byggeformer med Atek vinkelgear:

Kontakt Regal på tlf.: 4677 7000 for bestilling eller yderligere information om Atek vinkelgear.
